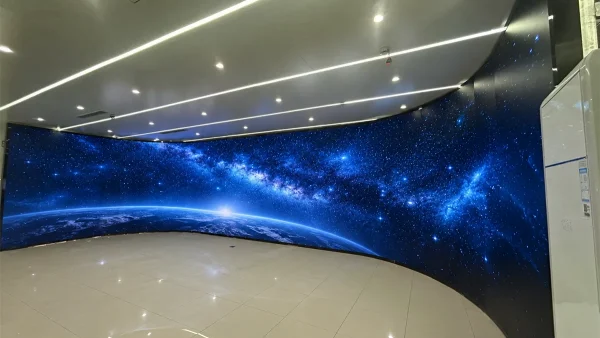

Conception d'un mur d'exposition concave de 42 m² en COB Pro P1.25 à Séoul

Un panneau LED flexible se plie naturellement, mais au détriment de la qualité d'image. COB Pro, quant à lui, offre une image de qualité ; la difficulté réside dans l'adaptation de ses boîtiers rigides en aluminium à une courbe.

L'armoire COB Pro est une pièce en aluminium moulé sous pression de 600 × 337.5 mm aux arêtes parfaitement droites — conçue pour des parois planes et un accès frontal pour la maintenance, et non pour le cintrage. Assemblées en arc concave, les 26 armoires droites se comportent comme un polygone à 26 segments : chaque face plane doit pivoter vers l'extérieur à chaque jointure pour épouser la courbe.

Assemblez ces meubles avec des équerres plates standard et vous obtiendrez des facettes visibles : des ruptures angulaires à chaque jointure, où le regard est attiré par un angle plutôt que par une courbe. Plus l’arc est prononcé, plus le résultat est disgracieux. L’arc du client était prononcé, et une « transition fluide et harmonieuse » était une exigence impérative du cahier des charges.

• Lignes de facettesÀ 26 joints, même un léger décalage se traduit par une ligne de joint visible le long du mur.
• Dérive de l'espacement des pixelsLorsque les armoires sont disposées en angle l'une par rapport à l'autre, l'espacement entre les pixels au niveau de la jointure augmente, rompant ainsi la continuité de l'image à chaque jointure.
• Planéité vs. CourbureUn mur concave ne possède pas de plan de référence plat unique, de sorte que le nivellement laser standard et les supports plats ne peuvent pas établir sa géométrie.

La courbe était le défi visible. Le plus discret se cachait derrière le mur : 42 mètres carrés de COB P1.25 ne fonctionnent pas avec un émetteur LED standard.

À une résolution de 1.25 P, un mètre carré contient 640 000 pixels . Sur une surface de 42.12 m², cela représente 26 956 800 pixels , soit une zone de travail de 12 480 × 2 160 pixels, environ 3.25 fois la résolution 4K. Ce nombre de pixels détermine l’ensemble de l’architecture de traitement.

Deux cartes d'émission H_20xRJ45 atteignent une résolution maximale de 26 millions de pixels, soit presque la résolution maximale de l'écran (26.96 millions de pixels). Nous avons donc équipé un seul module de raccordement pour mur d'images NovaStar H9 de trois cartes d'émission LED 4K H_20xRJ45 . Grâce à l'intégration des trois cartes dans un même châssis avec un verrouillage d'images partagé, le contenu défilant sur l'arc de 15.6 mètres reste parfaitement synchronisé, sans aucun déchirement d'image aux limites des cartes ; aucune carte de synchronisation externe n'est nécessaire.

Les cartes de réception sont réparties dans les 208 armoires, chaque port Ethernet actif alimentant un nombre prudent de cartes — bien en deçà de la charge recommandée, de sorte qu'aucun port ne risque de perte d'images même en cas de pic de contenu.
